中心論題：
- 音頻變壓器的頻響
- 音頻變壓器的繞制
解決方案：
- 音頻變壓器在音頻的高頻區往往失真大，功率增益低，頻響變差
- 制作一個音頻變壓器要在鐵芯的選材，氣隙的調整，設計圈數的多少進行合理的取舍
一臺功放膽機是否靚聲輸出變壓器(輸出牛)是關鍵，所以在這里我就和大家討論一下音頻變壓器的技術問題。
音頻變壓器的頻響

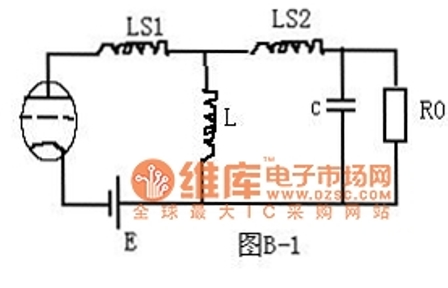

由于在繞制音頻變壓器中的工藝條件所限，變壓器總存在漏感，所以變壓器的等效電路可用圖B-1所示，圖中的LS1表示初級的漏感，LS2表示次級折合到初級的漏感，R0表示次級折合到初級的阻抗,C是線圈間的分布電容。音頻范圍是帶寬從10HZ---20KHZ，由于音頻變壓器是一個感性元件它對不同的頻率就呈現不同的阻抗（ZL=2πFL），在音頻的低端漏感LS1和LS2作用是非常少的可忽略不計，此時放大管的負載是L和R0的并聯值，L的值越大感抗也越大，對R0的分流作用就越少，R0上的音頻功率就越大。
在音頻的高端區電感L可視為開路，而LS1和LS2的作用將隨頻率升高越來越顯著，此時放大管的負載相當于LS1+LS2+R0（串聯），另外分布電容對信號也起到了旁路的作用，顯然由于漏感的存在和分布電容的存在，R0所獲得的功率隨著頻率的升高而減少，為此音頻變壓器在音頻的高頻區往往失真大，功率增益低，頻響變差。
音頻變壓器的繞制
從以上可知，要繞制一個性能較好的音頻變壓器就必須要設法降低變壓器的漏感同時將初級線圈的匝數取大些，從而得到較好的低頻特性，同時還要減少線間的分布電容而提升高頻，但是繞組的圈數與漏感及線間電容三者是一個統一的矛盾體，圈數越多漏感越大分布電容也越大，所以繞制音頻變壓器器在材料的選擇上是很講究的尤其是鐵芯，我們應盡量選用磁通密度較大的高硅鋼片來做鐵芯，在結構上采用殼式結構，目的是在有限的圈數下（有利于減少分布電容）上盡量增加電感和減少漏感。在低頻端，由于感抗較少，流過線圈的電流較大容易使磁芯出現飽和而引起低頻特性，為了避免鐵芯出現磁飽和的現象，在上下兩鐵芯間還要加氣隙墊片，當然這種做法是以增加漏感作為代價的。總之制作一個音頻變壓器要在鐵芯的選材，氣隙的調整，設計圈數的多少進行合理的取舍。這些我認為只能經驗了。
最后說一說繞組線圈的結構，因為膽機的后級都是用對管組成推挽電路的，為了防止由于兩管負載不平衡所引鐵芯起直流磁化，上下管的負載繞組不僅要做到電感一致，并且直流電阻也要一致，另外為了較少線間分布電容，在繞法上采取分層分邊的繞法，如圖B-2是音頻輸出變壓器繞組的結構剖面圖。這種繞組結構可使上下輸出管的總電抗保持一致，從減少線間的分布電容的角度來看，層分得越多越細越好，從而使輸出信號的頻響特性得到較好的改善。
