【導讀】在第一部分中，我談到了一個降壓或降壓DC / DC轉換器的最大輸出電流。在本文中，我將講述升壓或升壓轉換器。計算升壓穩壓器的最大輸出電流雖然涉及更多內容，但仍易于理解。
了解升壓轉換器的第一件事是，平均電感電流并不等于輸出電流，后者處于降壓轉換器中。升壓調節器仍將控制電感電流，但是代表轉換器的輸入電流，而非輸出電流。由此，升壓轉換器通常指定具有最大MOSFET電流，而非最大的輸出電流。
作為一個示例，LMR62421被稱為“2.1A升壓電壓調節器”。這是指MOSFET開關電流，而非輸出電流。您可以使用公式1估計升壓轉換器的最大輸出電流：
首先，你需要通過查看數據表中的效率曲線，并找到一個接近您的應用所需的條件來估計轉換器的效率，η。讓我們以LMR62421數據表為例，當從5V轉換時至12V時，使用數據表中信息找到最大輸出電流（圖1）。

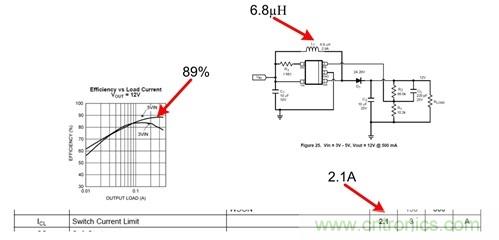

圖1：LMR62421數據表摘錄
通過圖1數據和我們的輸入和輸出條件獲得等式1，我們可以計算出最大輸出電流：
這看起來是否像是錯誤的結果？它是否真的是講您只能從“2.1A”升壓轉換器獲得0.73A？是的——這與您使用哪類升壓轉換器并沒有什么區別。
這一結果不難理解。對于任何DC/DC轉換器，輸入和輸出功率將幾乎相等。若輸出電壓高于輸入電壓，則輸入電流必須高于輸出電流，通過VOUT/VIN比例，給予兩側相等的功率。由于MOSFET觀察到輸入電流，其額定值必須比所需的輸出電流大得多。雖然考慮到轉換器的效率，但從數學角度講，等式1說的是同一事情。
找到給定升壓穩壓器的最大輸出電流，或找到一個帶給定輸出電流的升壓穩壓器有點棘手，因此使用TI WEBENCH®電源設計工具是解決問題的最佳方法。該WEBENCH工具將為您列出所有計算公式，并為您找到一系列滿足您要求的合適的轉換器。
