【導讀】使用合適的降壓-升壓轉換器，可以讓電路設計變得簡單。本文介紹降壓-升壓轉換器的工作原理、工作模式，以及降壓-升壓轉換器的選型要素，包括：輸出電壓范圍和轉換器輸出類型、開關頻率、軟啟動、靜態電流、占空比等。
直流電源轉換器 (DC-DC converter) 常見有三種基本技術：降壓 (buck)、升壓 (boost) ，以及降壓-升壓(buck-boost)。在一般電源應用上，降壓轉換器用于產生低直流輸出電壓，升壓轉換器用于產生高直流輸出電壓，降壓-升壓轉換器的輸出電壓既可以用于產生小于輸入的電壓，也可以用于產生大于輸入的電壓。小編在本文介紹降壓-升壓轉換器是如何工作的。
電路原理

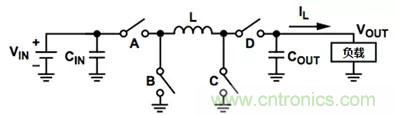

顧問思義，降壓-升壓轉換器結合了降壓、升壓兩種功能。降壓-升壓轉換器的簡單工作原理，參見圖1，這是個高效的降壓-升壓轉換器簡單結構圖。
圖1：降壓-升壓轉換器的簡單結構圖
這樣的器件譬如ADI公司的ADP2503和ADP2504降壓-升壓轉換器，它們內置四個開關、兩個電容和一個電感。

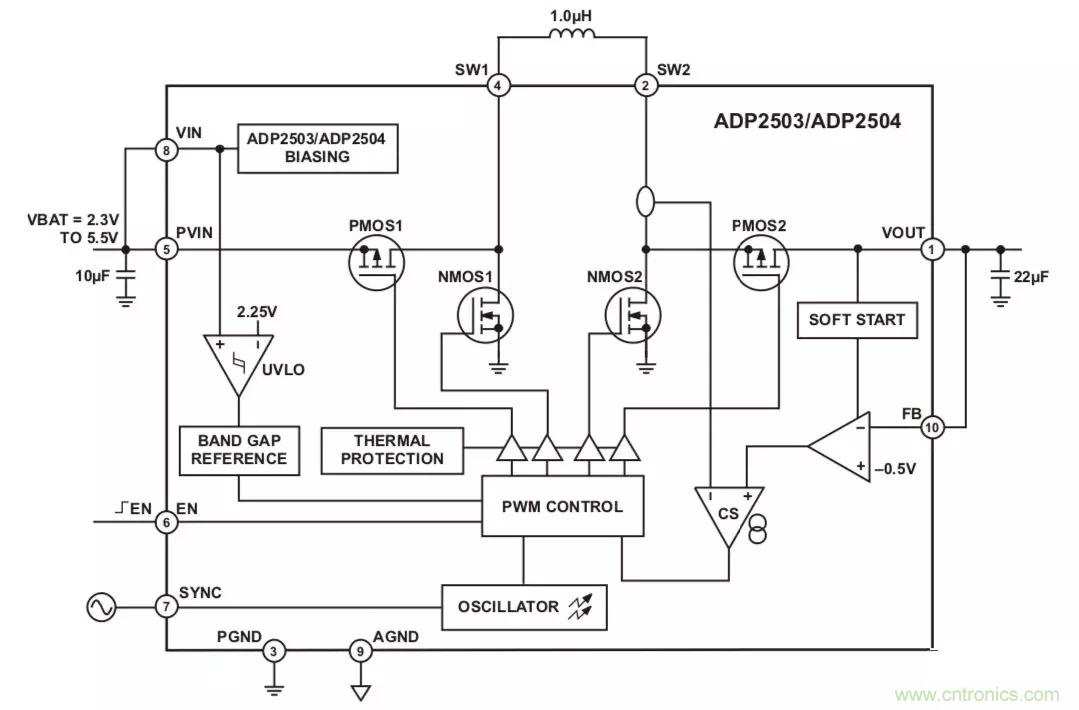

圖2：ADP2503/ADP2504結構框圖
在降壓或升壓模式下工作時，只要主動操作其中兩個開關，就可以降低降壓-升壓轉換器工作時產生損耗，提高效率。
降壓模式

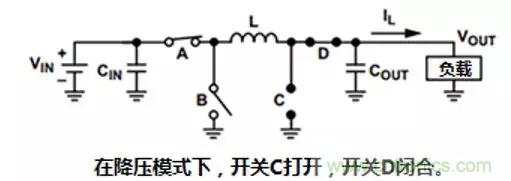

在降壓模式下, 降壓-升壓轉換器工作如下圖，Vin大于Vout時，開關C打開，開關D閉合。
圖3：典型的降壓模式操作
升壓模式

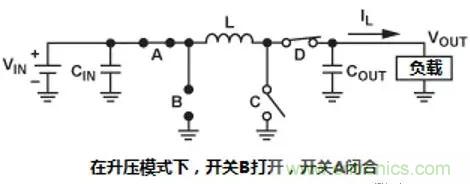

在升壓模式下，Vin小于Vout 時，開關B打開，開關A閉合。這時，開關C和開關D的工作模式如下圖表示。
圖4：典型的升壓模式操作
降壓-升壓模式
請留意，當Vin在Vout ±10%范圍內，此時轉換器會進入降壓-升壓模式。在降壓-升壓模式下，兩種工作狀態（降壓和升壓）會在一個開關周期內發生。此時須要特別注意降低損耗、優化效率，以及消除由于模式切換造成的不穩定性。這么做的目的標是要維持輸出電壓穩定，以及電感上的電流紋波降至最小，從而得到較好的瞬態性能。
關鍵參數
在Digi-Key官網上可以清楚查看不同降壓-升壓轉換器的一些關鍵參數，方便用戶篩選合適的降壓-升壓轉換器。

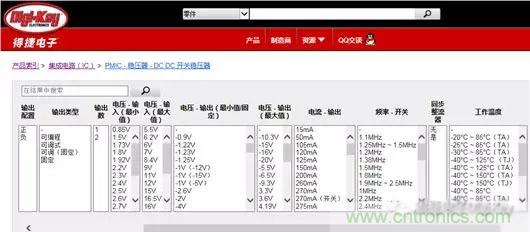

圖5：Digi-Key官網上的降壓-升壓轉換器的參數選項
在降壓-升壓轉換器選型時，一些需要留意的關鍵參數包括：
1輸出電壓范圍 (最大和最少的輸出電壓) 和轉換器輸出類型
降壓-升壓轉換器可以支持固定或可調的輸出電壓，也有可編程類型?？删幊填愋徒祲?升壓轉換器，如下圖中的LTC3129，可通過外部分路電阻使輸出電壓達到應用的需要。
圖6：LTC3129可編程類型降壓-升壓轉換器
2開關頻率
低功耗降壓-升壓轉換器通常在500kHz至3MHz之間工作。更高的開關頻率允許使用更小的電感器并減少PCB上需要的空間，但每增加一倍的開關頻率，效率會降低約2％。
3軟啟動
具有 “軟啟動”功能很重要，這使得輸出電壓以可控方式緩緩上升，從而避免啟動時出現輸出電壓過沖現象。
4靜態電流 (Iq)
器件的Iq越低，則效率越高。然而，Iq可以針對許多條件進行規定，包括關斷、負載、脈沖頻率(PFM)工作模式或脈沖寬度(PWM)工作模式。因此，為了確定某個應用的最佳轉換器，最好查看特定工作電壓和負載電流下的實際工作效率。
5空占比 (D)
占空比 = 開關開通的時間/ 工作同周期。開通和關閉開關影響了電感能量的儲存和釋放，從而影響輸出的電壓。
所以要計算降壓模式的最小占空比和升壓模式的最大占空比。這些占空比很重要，因為在這些占空比下，可以知道轉換器工作范圍的極限。占空比總是正數且小于1。
其中，
Vin max = 最大輸入電壓
Vin min = 最小輸入電壓
Vout = 所需的輸出電壓
Dbuck = 降壓模式的最小占空比
Dboost = 升壓模式的最大占空比
η=以Vin、Vout 和 Iout 計算的估計效率
本文小結
采用合適的降壓-升壓轉換器，可以讓電路設計變得簡單。在挑選降壓-升壓轉換器時候，一些關鍵參數需要留意，這些參數包括：
· 輸出電壓范圍和轉換器輸出類型
· 開關頻率
· 軟啟動
· 靜態電流
· 占空比
來源：Digi-Key 作者：Barley Li
