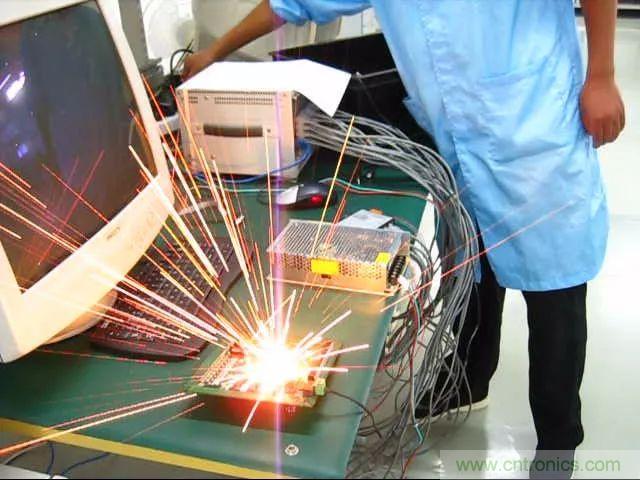

【導讀】看到tengjingshu的電容爆炸了，我也想就一些問題給予一些補充，因為這玩意是很危險的，先上圖一張。這是在網上收集到的恐怖的一幕，鉭電容爆炸了，它會發明火，所以很多廠家都不用了。
鉭電容的三大罪狀：
1.固鉭因“不斷擊穿”又“不斷自愈”問題產生失效。
在正常使用一段時間后常發生固鉭密封口的焊錫融化，或見到炸開，焊錫亂飛到線路板上。分析原因是其工作時“擊穿”又“自愈”，在反復進行，導致漏電流增加。這種短時間(ns～ms)的局部短路，又通過“自愈”后恢復工作。

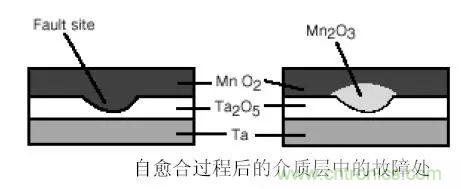

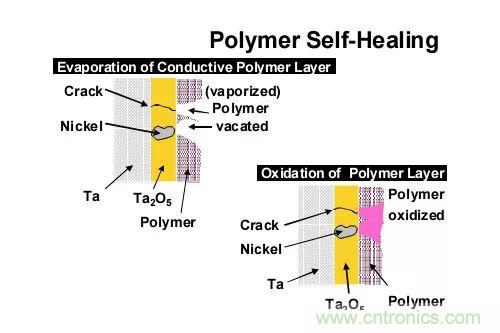

關于“自愈”。理想的Ta2O5
介質氧化膜是連續性的和一致性的。加上電壓或高溫下工作時，由于TＡ＋離子疵點的存在，導致缺陷微區的漏電流增加，溫度可達到500℃～1000℃以上。這樣高的溫度使MnO2還原成低價的Mn3O4。有人測試出Mn3O4的電阻率要比MnO2高4～5個數量級。與Ta2O5介質氧化膜相緊密接觸的Mn3O4就起到電隔離作用，防止Ta2O5介質氧化膜進一步破壞，這就是固鉭的局部“自愈了”。但是，很可能在緊接著的再一次“擊穿”的電壓會比前一次的“擊穿”電壓要低一些。在每次擊穿之后，其漏電流將有所增加，而且這種擊穿電源可能產生達到安培級的電流。同時電容器本身的儲存的能量也很大，導致電容器永久失效。
2. 固鉭有“熱致失效”問題

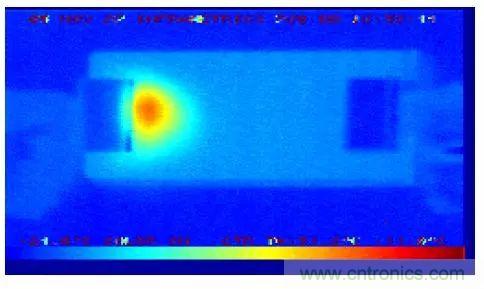

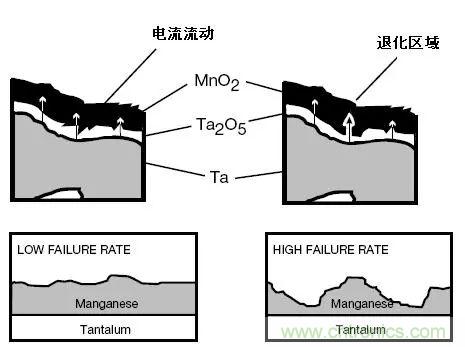

固鉭的Ta2O5介質氧化膜有單向?qū)щ娦阅埽?dāng)有充放大電流通過Ta2O5介質氧化膜，會引起發熱失效。無充放大電流時，介質氧化薄相當穩定，微觀其離子排列不規則、無序的，稱作無定形結構。目測呈現的顏色是五彩干涉色。當無定形結構向定形結構逐步轉化，逐步變?yōu)橛行蚺帕校Q之微“晶化”，目測呈現的顏色不再是五彩干涉色，而是無光澤、較暗的顏色。
Ta2O5介質氧化薄膜的“晶化”疏散的結構導致鉭電容器性能惡化直至擊穿失效。
3.固鉭有“場致失效”問題（dV/dT）。
固鉭加上高的電壓，內部形成高的電場，易于局部擊穿。
擊穿事故發生率隨時間減低到一個穩定值。當擊穿電壓被接近時，擊穿發生率增加。隨著電壓的增長，裝置因在某個疵點發生的熱逃逸而發生故障的機率也增加。擊穿電壓依賴于脈沖的持續。在某些實驗中，可以看到擊穿電壓隨著脈沖長度的增加而降低。該過程不是十分確定的；擊穿以不定時間間隔出現在不定位置。在反模式下，電擊穿是由于焦耳熱產生的熱擊穿的最終狀態。
電容如果選擇不當?shù)脑挘?dāng)電容失效后就會短路，一般的話，有兩個可以考慮，作為生產廠商，如果一定要失效之后是開路狀態的話，可以考慮內部有保險絲的系列，通過的電壓和電流都是有膽電容內部的保險絲所決定的。所以它失效后會是一個開路的模式，還有客戶在選型的時候，一定要考慮到足夠多的余量在里邊，如果在正常的工作電壓使用的情況下是非常的可靠的。
鉭電壓在工業電子，汽車電子，至少需要降額50%使用。
另外潮濕也會對電容的ESR起到很大的變化。

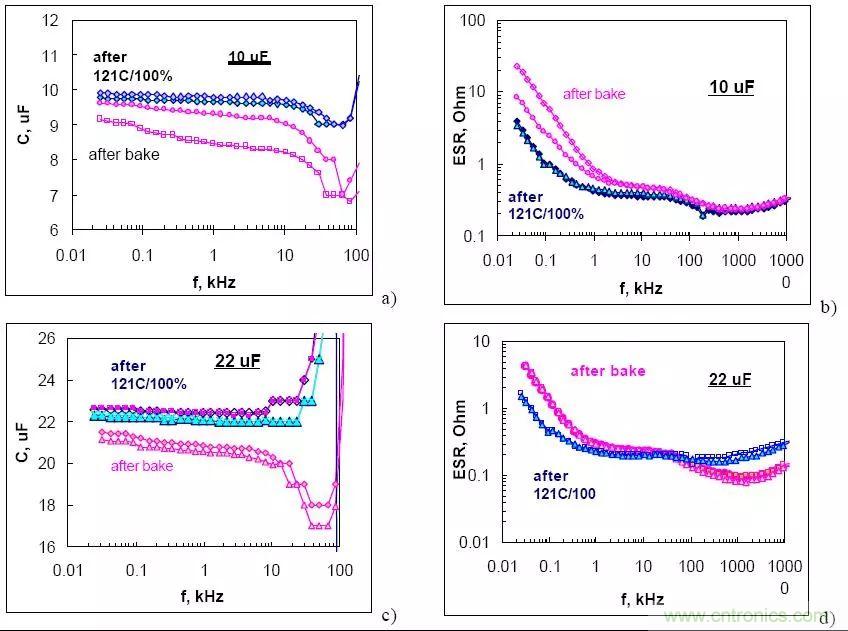

變化測試：

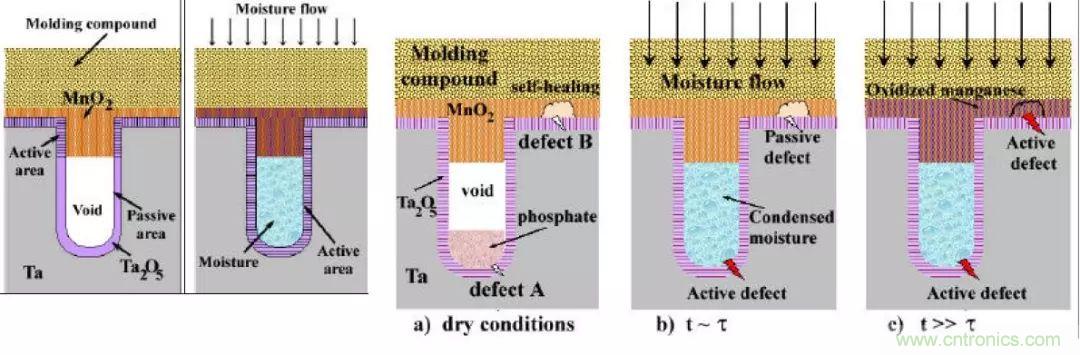

其機理如下圖所示：
一句話：慎重使用鉭電容。
參考文獻如下：
1.固體鉭電容器和鈮電容器的電壓降載法.pdf
2.采用不同技術制造的鉭電容器的故障模式.pdf
3.Surge Current Testing of Resin Dipped Tantalum Capacitors.pdf
4.Effect of Moisture on Characteristics of Surface Mount Solid Tantalum.pdf
5.Failure Modes of Tantalum Capacitors Made by Different Technologies.pdf
6.Surge in Solid Tantalum Capacitors.pdf
