【導讀】大多數時候，出現在教科書中的電路圖和設計與我們每天工作中完成的真實電路大相徑庭。電路設計并非易事，因為它需要對構成電路部分的每個元件都有充分了解，且實現“完美”設計需要大量實踐。但是，當你在電路設計中牢記并應用以下技巧時，它們將有助于使你的電路看起來更專業、能以最佳效率工作、并提高你的專業素養。
1．使用框圖
本技巧似乎顯而易見，但往往被過分自信的人忽視，他們認為自己已經把要做的活都弄明白了。完全按照你的需要表述電路的方框圖對電路的成功設計至關重要。在你開始工作之前，方框圖為你提供了一個大綱，它還為將要查看和檢查你電路的任何人提供了極好的參考資料。

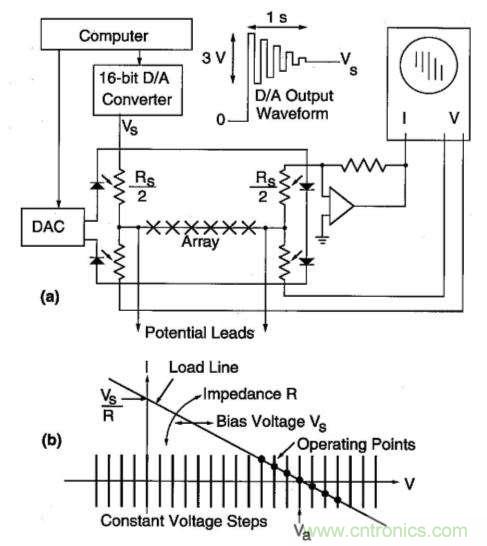

圖1：單張大幅原理圖(來源：experimentalistanonymous.com)
2．各個擊破
在很多情況下，在設計電路時你可能不會單打獨斗，所以花時間將設計劃分為各功能塊，每個塊都有定義的接口，就可以實現各個擊破的策略；參與電路設計的設計師可以專注于各個塊。這些塊可以獨立地用于你目前正著手的項目，也可以在將來重復用于不同的電路設計。通過這種方法，你可以在事情不順利的時候輕松排除故障，因為你將能夠識別你遇到的麻煩是哪個塊引起的。

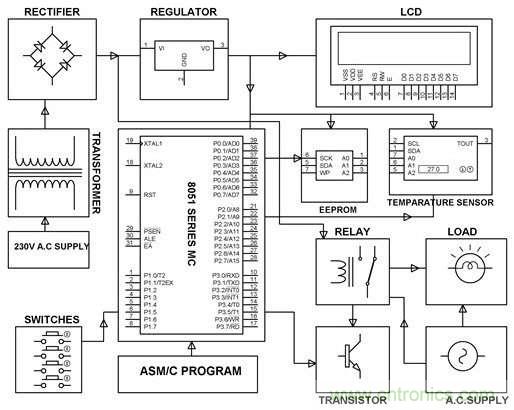

圖2：清晰標記的框圖(來源：elprocus.com)
3．為電路網絡命名
的確，對這一步可能會有疑惑，但確保對pcb上的每個網絡進行命名并標注每個網絡的用途，可在緊要關頭，為你提供諸多幫助。當你必須調試或運行模擬時，它也很有用。網絡命名可讓你在出問題時，知道該在哪下手。請記住：使命名易于識別；使命名對其要傳載的意義一目了然。
4．記筆記
談到電子設計，你的筆記就是你的靈丹妙藥。重要的是記錄研發過程的每一步，你遇到的每個坑、找到的每個解決方案、以及與你的設計相關的任何其它內容。請務必記下為什么為你的設計選用某些組件、邏輯表的式樣、以及設計電路時的任何特殊注意事項。你的筆記有多種用途：
• 通過清楚地記錄每一步，你可以“回放”并查看哪里可能出問題、或你可在哪里進行修改以得到更高效的設計。
• 可以使用和交叉引用以前項目的注釋，以便更好地理解、實現更好的方案以及激發出與當前工作相關的更多靈感。
• 你可以幫助其他人解決其設計問題，并在以后需要時閱讀他們的筆記。
5．文本放置保持一致
如果你指定某些名稱或在圖表上進行注釋，你會發現，再次查看時很難弄清這些文字到底是什么意思。在原理圖上放置符號和名稱時，請確保與命名過程保持一致。寫注釋時，不要在電路的一部分橫著寫，而在所有其它部分豎著寫。盡量確保名稱之間有一些空白，這樣包括你在內的讀者就不會感到困惑。注釋間不要害怕有空白。實際上，空白有助于減少將圖示與書寫混在一起引發的混亂。這同樣適用于速記命名。如果你要以縮寫表述任何內容，請嘗試在下面添加解釋的“段子”，或確保它們易于識別。
6．流程化
不要削足適履試圖將你的示意圖(plan)和注釋壓縮進特定數量的頁面。占頁多少并不重要；不要茍且你原理圖的質量。確保電路設計始終如一。這有助于提高可讀性和更好的應用。在電子電路設計方面沒有捷徑；這完全取決于付出的努力和努力的結果。

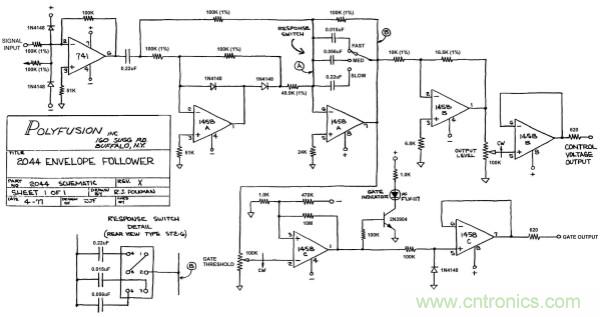

圖3：“流程化”(來源：維基百科)
7．保留標題
為原理圖的每頁制作標題、進而提供了每頁的更多信息，這會使你受益。除可讀性更高外，這樣做還可以更輕松地為你的原理圖頁編制索引。這在調試時會帶來益處：當你需要引用電路的某個部分、但又太忙無暇翻遍每一頁、只得救助大腦記憶試圖找出所需圖表的位置時——頁索引會幫大忙。
8．使連接器可見
你需要能立即區分所有連接器。最好的選擇是在原理圖中使用引腳表述連接器。通過簡單的連接器識別，你將能夠正確地追溯電路，且不會迷失在連接中。選用引腳之所以方便，是因為它將“堅守”其位置。與貼紙(sticker)或顏色不同，引腳能更突出引人注目，而不會在圖表和筆記中占用太多空間。
結論
上面提到的技巧肯定會幫助你更好地設計電路；它們將有助于調試、模擬、注釋參考等等。如果你記住這些技巧并在設計的所有階段應用它們，那么你會發現自己在眨眼之間成為電子電路設計的專業人士。
