- 每個 LDO 穩壓器可提供高達 50mA 的輸出電流
- 負 LDO 后置穩壓器由負輸出充電泵的輸出供電。
- 用于高壓輸入產生的低噪聲雙極性 / 負輸出電源
- 或用于工業 / 儀器用低噪聲偏置電壓發生器
- 便攜式醫療設備和汽車信息娛樂系統
加利福尼亞州米爾皮塔斯 (MILPITAS, CA) – 2012 年 5 月 10 日 – 凌力爾特公司 (Linear Technology Corporation) 推出通用高壓充電泵 LTC3260 和 LTC3261。LTC3261 是高壓負輸出充電泵，可提供高達 100mA 的輸出電流。LTC3260 具有與 LTC3261 相同的充電泵，但還包括兩個正及負 LDO 穩壓器，每個 LDO 穩壓器可提供高達 50mA 的輸出電流。負 LDO 后置穩壓器由負輸出充電泵的輸出供電。正和負 LDO 輸出電壓可用外部電阻器分壓器分別調節至 1.2V 和 -1.2V。兩款器件均在 4.5V 至 32V 的寬輸入電壓范圍內工作。
LTC3260 和 LTC3261 的內部充電泵可工作于低靜態電流的突發模式 (Burst Mode®) 或低噪聲的恒定頻率模式 (效率高達 88%)。以突破模式工作時，充電泵輸出調節至 -0.94 • VIN。另外，以突發模式工作時，如果兩個 LDO 都啟動，那么 LTC3261 僅吸取 60µA 靜態電流，而 LTC3261 則吸取 100µA。恒定頻率工作提供低輸入和輸出紋波；在這種模式時，充電泵產生等于 -VIN 的輸出，并以固定的 500kHz 頻率或用一個外部電阻器設定在 50kHz 至 500kHz 的頻率范圍內工作。其他 IC 特點包括很少的外部組件、采用陶瓷電容器可穩定、在啟動時防止過大電流的軟啟動電路、以及短路和過熱保護。
LTC3260 和 LTC3261 非常適用于各種應用，例如用高壓輸入產生的低噪聲雙極性 / 負輸出電源、工業 / 儀器用低噪聲偏置電壓發生器、便攜式醫療設備和汽車信息娛樂系統。
LTC3260 采用扁平 (0.75mm) 3mm x 4mm 14 引線 DFN 封裝和 16 引線 MSOP 封裝，兩種封裝均有底面導熱襯墊。LTC3261 采用 12 引線 MSOP 封裝，也有底面導熱襯墊。這兩款器件的 E 級和 I 級工作節溫為 -40°C 至 +125°C。LTC3260 的 E 級版本之千片批購價為每片 3.40 美元，而 LTC3261 則為每片 2.87 美元。兩款器件均有現貨供應。

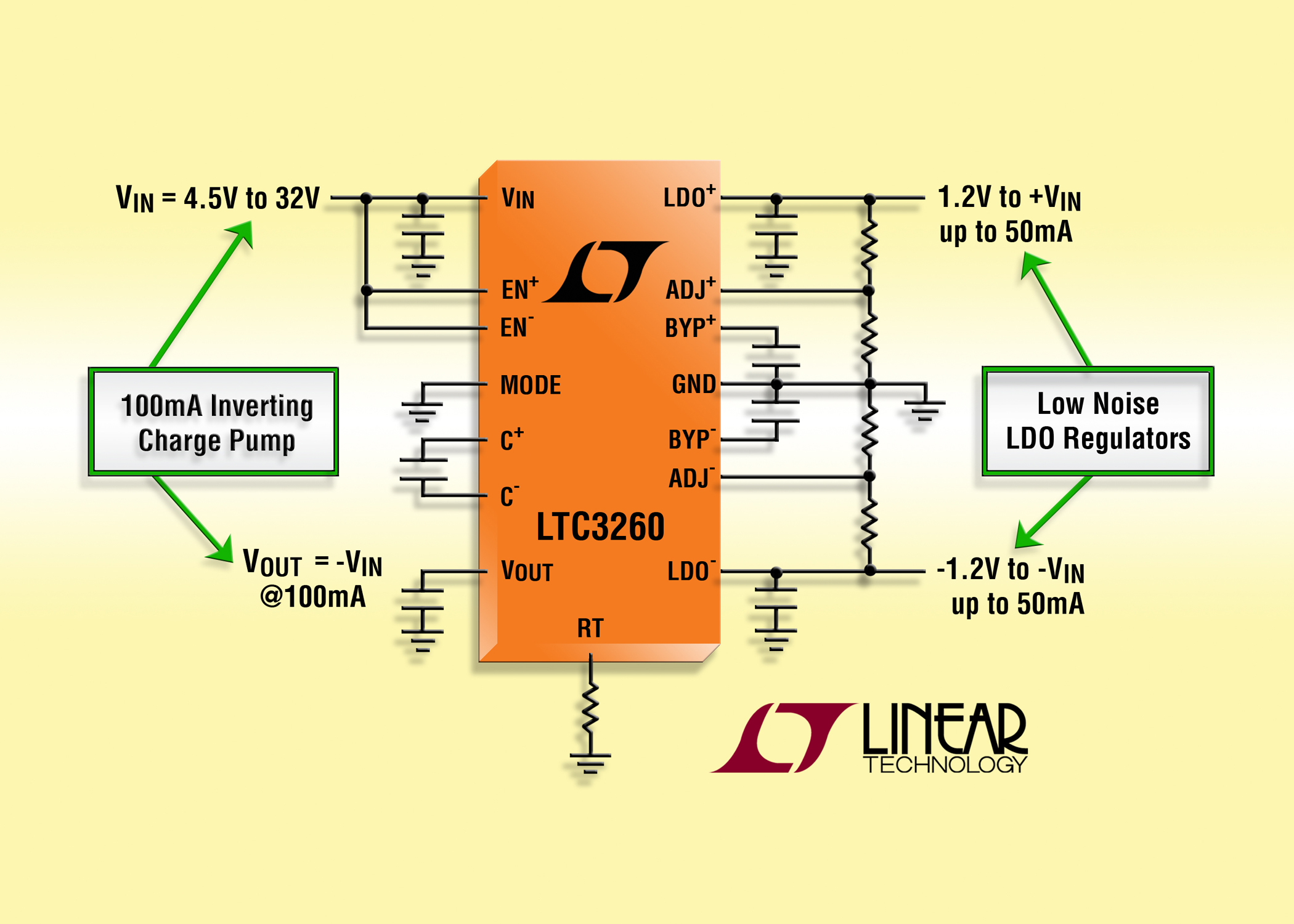

照片說明：低噪聲高壓負輸出充電泵
LTC3260：雙電源負輸出充電泵
VIN 范圍：4.5V 至 32V
負輸出充電泵產生 -VIN
充電泵輸出電流高達 100mA
低噪聲負 LDO 后置穩壓器 (ILDO¯ = 50mA 最大值)
低噪聲獨立正 LDO 穩壓器 (ILDO+ = 50mA最大值)
兩個 LDO 穩壓器都接通并以突發模式工作時，靜態電流為 100uA
LDO 壓差 = 300mV/50mA
50kHz 至 500kHz 可編程振蕩器頻率
用陶瓷電容器可穩定
短路 / 過熱保護
扁平 3mm x 4mm 14 引腳 DFN 和耐熱增強型 16 引腳 MSOP 封裝
LTC3261：負輸出充電泵
VIN 范圍：4.5V 至 32V
負輸出充電泵產生 -VIN
充電泵輸出電流高達 100mA
以突發模式工作時靜態電流為 60uA
50kHz 至 500kHz 可編程振蕩器頻率
短路 / 過熱保護
扁平耐熱增強型 12 引腳 MSOP 封裝
